3610R系列角行程电子式电动执行器

详情介绍

□结构特点和应用范围
3610R系列角行程电子式电动执行器是以220V交流电源作为驱动电源,接受来自计算机、调节器或操作器的4-20mA d.c.或者1-5Vd.c. 控制信号来运转的全电子式执行机构，机内有伺服系统，无需另配伺服放大器，关键部件控制器采用先进的混合集成电路，并用树脂浇铸固化，经老化处理，可靠性高、防潮、防震；采用底座、曲柄方式安装时，曲柄零点的位置可在0~360˚C内任意确定。此外，执行器具有过载保护、温度保护及力矩开关保护三项保护功能，其控制精度高，是具有高可靠性产品，可与各种角行程调节机构组合成角行程电动调节阀。

□型号

类别	型号	输出力矩N.m	动作时间s/90˚	最大转角
普通型	361RSA-02	20	8.5	90°
	361RSA-05	50	17
	361RSB-10	100	18
	361RSB-20	200	36
	361RSC-30	300	24
	361RSC-50	500	42
	361RSC-60	600	48
	361RSD-100	1000	30
	361RSD-150	1500	42
隔爆型	361RXB-10	100	18
隔爆型	361RXB-20	200	36

□技术参数和性能指标
●技术参数和性能指标

电源		220±10%V a. c. 50Hz	开度信号	4~20mA d.c.
驱动电机		交流可逆单相齿轮减速电机	控制限位开关	开侧、闭侧
控制信号		4-20mA d.c.,1-5V d. c.	保护等级	IP55
转角检测		精密导电塑料电位器	安装姿式	任意
耗电功率	A型	50VA	接线口	2~PF1/2(普通A、B、C型)、 2~PF3/4(防爆型、普通D型)
	B型	150VA	配线	信号线屏蔽并与电源线隔离
	C型	220VA	防爆标志	ExdⅡBT4
	D型	350VA	允许环境温度˚C	普通型不带空间加热器和防爆型	-10~+60
				带空间加热器	-35~+60
分辨率		<0.4%	环境气体	无腐蚀性气体
调整范围	零点	±25%	允许振动	1.5G以下
	转角	20%~100%	相对湿度	普通型95%以下，防爆型45%~85%

●性能指标

项目	指标值
基本误差%	±1.0
回差%	1.0
死区%	0.8~1.0 可调到0.4
分辩率%	<0.4
调节范围	零点±25%, 转角20%~100%

●执行器内部接线图

□外形尺寸

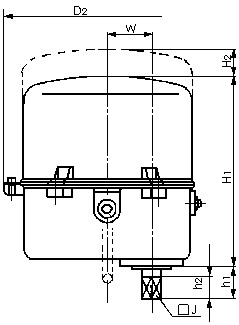

●角行程电子式电动执行器外形尺寸图　　　　　　　　　　　　　　　　　　　　mm

型号	D1	D2	H1	H2	h1	h2	d1	d2	d3(f8)	□J	K	N	M	W	Y	R	重量kg
361RSA	225	260	185	120	65	30	90	70	55	□16	12	4	M8	56	200	Ф160	7
361RSB	255	290	225	155	65	30	90	70	55	□21	12	8	M8	68	225	Ф320	12
361RXB	270	310	275	175	65	30	90	70	55	□21	12	8	M8	68	265	Ф320	21
361RSC	335	380	265	165	85	35	125	102	70	□32	18	4	M10	80	260	Ф320	42
361RSD	470	520	390	120	85	50	150	125	85	□41	24	4	M12	65	365	Ф400	150

注：表中H2是拆卸护罩所必须的尺寸，R是手动操作所必须的尺寸，在设计安装时应予以考虑。

●RSA、RSB型带底座、曲柄安装方式尺寸图 mm

型号	h1	h2	h3	h4	L1	L2	L3	L4	L5	L6	L7	L8	R	R1	R2	H2	Y	重量kg
361RSA	56	120	15	289	100	220	250	200	50	21	100	130	Ф160	Ф16	4-Ф13	135	200	14
361RSB	68	120	15	316	120	220	250	240	50	21	100	130	Ф320	Ф16	4-Ф13	155	225	21

注：表中H2是拆卸护罩所必须的尺寸，R是手动操作所必须的尺寸，在设计安装时应予以考虑。

●RSC型带底座、曲座安装方式尺寸图 mm

型号	h1	h2	h3	h4	L	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	R	R1	R2	H2	重量kg
361RSC	80	190	20	358	260	150	320	380	295	55	23	180	220	335	415	Ф320	Ф18	4-Ф14	165	64

注：表中H2是拆卸护罩所必须的尺寸，R是手动操作所必须的尺寸，在设计安装时应予以考虑。

●RSD型带底座、曲柄安装方式尺寸图 mm

型号	h1	h2	h3	h4	L	L1	L2	L3	L4	L5	L6	L7	L8	R	R1	R2	H2	D	重量kg
361RSD	65	305	45	310	365	170	390	464	390	85	25	180	121	Ф400	Ф18	4-Ф14	285	470	165

注：表中H2是拆卸护罩所必须的尺寸，R是手动操作所必须的尺寸，在设计安装时应予以考虑。

●支架配套表
角行程执行器与蝶阀直接连接的支架和连接套如图所示，您在配套阀门时，应按阀门的允许压差计算出推力并要保证执行器输出力大于阀门开关时所需的最大力，表中配套蝶阀口径仅供参考。

型号	蝶阀口径	支架代号	H	d	B1	B2	4Ф	t	H1	H2	D	□J
361RSA-05	50-100	RA1	62	Ф14	75	34	Ф12	4	43	20	Ф32	16
361RSA-05 361RSB-10、20	125-200	RB2	62	Ф18	110	34	Ф12	6	50	25	Ф32	16
361RSA-05 361RSB-10、20	125-200	RB2	62	Ф18	110	34	Ф12	6	63	35	Ф41	21
361RSB-10、20	250-350	RB3	70	Ф24	130	40	Ф14	6	63	35	Ф43	21
361RSC-30	250-350	RC3	70	Ф24	130	40	Ф14	6	72	35	Ф60	32
361RSC-30、50、60	400-500	RC4	78	Ф30	150	60	Ф18	8	78	40	Ф78	32

□订货须知
订货时应详细说明以下条件：
●产品基本型号；                     ●是否带过载保护；
●支架代号；                              ●是否带力矩开关；
●是否带空间加热器；               ●是否带外部限位箱（隔爆型）。
