□结构特点和应用范围
3610L系列电子式电动执行器是以220V交流单相电源作为驱动电源，接受来自计算机、调节器或操作器的4-20mA d.c., 或者1-5V d.c.输入信号来运转的全电子式执行机构；机内有伺服系统，无需另配伺服放大器，关健部件控制器采用先进的混合集成电路，并用树脂浇铸固化，经老化处理，可靠性高，防潮、防震；用电位器调整零点行程，灵敏度方便易行；用功能开关任意选择正、反动作，选择断信号的三种状态，同时，执行器具有过载保护，温度保护及压缩弹簧保证阀门的严密关闭保护功能，是具有高可靠性产品，可与各种直行程调节机构组合成电动调节阀。
□型号
|
类别 |
型号 |
额定输出力N |
速度 mm/s |
最大行程 mm |
|
普通型 |
361LSA-08 |
800 |
4.2 |
30 |
|
361LSA-20 |
2000 |
2.1 |
||
|
361LSB-30 |
3000 |
3.5 |
60 |
|
|
361LSB-50 |
5000 |
1.7 |
||
|
361LSC-65 |
6500 |
3.4 |
100 |
|
|
361LSC-99 |
10000 |
2.0 |
||
|
361LSC-160 |
16000 |
1.0 |
||
|
隔爆型 |
361LXA-08 |
800 |
4.2 |
30 |
|
361LXA-20 |
2000 |
2.1 |
||
|
361LXB-30 |
3000 |
3.5 |
60 |
|
|
361LXB-50 |
5000 |
1.7 |
□技术参数和性能指标
●执行器主要技术参数
|
电 源 |
220 ±10%V a.c. 50Hz |
|
|
驱动电机 |
交流可逆单相齿轮减速电机 |
|
|
控制信号 |
4-20mA d.c. 1-5V d.c. |
|
|
开度检测 |
精密导电塑料电位器 |
|
|
耗电功率 |
A型 |
50VA |
|
B型 |
150VA |
|
|
C型 |
220VA |
|
|
开度信号 |
4-20mA d.c.（负荷电阻500Ω以下） |
|
|
控制限位开关 |
开侧、闭侧 |
|
|
上盖形式 |
保护等级（相当IP55） |
|
|
安装姿式 |
任 意 |
|
|
接线口 |
2-PF1/2 2-PF3/4(隔爆型) |
|
|
配线 |
信号线屏蔽并与电源线隔离 |
|
|
防爆标志 |
ExdⅡBT4 |
|
|
允许环境温度℃ |
防爆型:-10~+60 |
|
|
普通型无空间加热器:-10~+60 |
||
|
普通型带空间加热器:-35~+60 |
||
|
环境气体 |
无腐蚀性气体 |
|
|
允许振动 |
1.5G以下 |
|
|
相对湿度 |
普通型95%以下，防爆型45~85% |
|
●性能指标
|
项 目 |
指 标 值 |
|
基本误差% |
±1.0 |
|
回 差% |
1.0 |
|
死 区% |
0.8~1.0 可调到0.4 |
|
分 辩 率% |
<0.4 |
|
调 节 范 围 |
零点±25%,行程20%~100% |

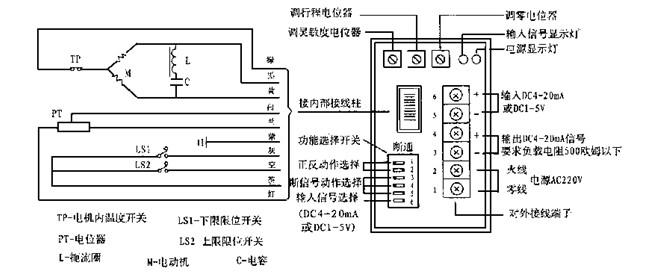

●执行机构内部接线图
|
|
□外形尺寸
●支架代号和配调节阀通径关系（仅供参考）
|
型号 |
配调节阀通径DN mm |
支架代号 |
|
361LSA-08 |
3/4″ |
A-1 |
|
20 |
A-2 |
|
|
361LSA-20 |
20~50 |
A-2 |
|
361LSB-30 |
20~50 |
B-3 |
|
65~100 |
B-4 |
|
|
361LSB-50 |
20~50 |
B-3 |
|
65~100 |
B-4 |
|
|
125~150 |
B-5 |
|
|
361LSC-65 |
65~100 |
C-4 |
|
125~200 |
C-5 |
|
|
361LSC-99 |
125~200 |
C-5 |
|
250~300 |
C-6 |
|
|
361LSC-160 |
125~200 |
C-7 |
|
250~300 |
C-8 |
●支架和调节阀连接尺寸 mm
|
支架代号 |
L |
L1 |
D |
d1 |
D2 |
|
A-1 |
168 |
78 |
Ф55 |
2-ф10 |
Ф36 |
|
A-2 |
173 |
78 |
Ф80 |
2-Ф10 |
Ф60 |
|
B-3 |
215 |
125 |
Ф80 |
2-Ф10 |
Ф60 |
|
B-4 |
255 |
125 |
Ф105 |
4-Ф12 |
Ф80 |
|
B-5 |
267 |
125 |
Ф118 |
4-Ф14 |
Ф95 |
|
C-4 |
285 |
175 |
Ф105 |
4-Ф12 |
Ф80 |
|
C-5 |
310 |
175 |
Ф118 |
4-Ф14 |
Ф95 |
|
C-6 |
345 |
175 |
Ф130 |
4-Ф18 |
Ф100 |
|
C-7 |
410 |
270 |
Ф118 |
4-Ф14 |
Ф95 |
|
C-8 |
440 |
270 |
Ф130 |
4-Ф18 |
Ф100 |
特殊规格支架可根据用户需要订做。
|
支架与阀门连接螺栓孔尺寸图 |

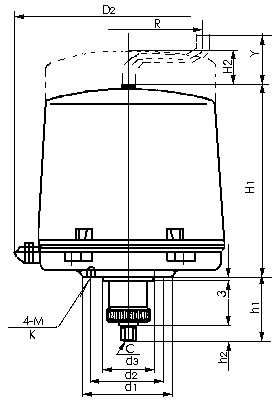

●直行电子式电动执行器安装尺寸 mm
|
型号 |
D1 |
D2 |
H1 |
H2 |
h1 |
h2 |
d1 |
d2 |
d3(f8) |
C |
M |
W |
K |
Y |
R |
重量 |
|
361LSA |
225 |
260 |
200 |
205 |
78 |
18 |
90 |
70 |
55 |
M14×1.5 |
M8 |
28 |
15 |
87 |
Ф160 |
8 |
|
361LXA |
240 |
280 |
283 |
230 |
78 |
18 |
90 |
70 |
55 |
M14×1.5 |
M8 |
28 |
15 |
87 |
Ф160 |
15 |
|
361LSB |
255 |
290 |
280 |
260 |
125 |
31 |
125 |
102 |
70 |
M18×1.5 |
M10 |
45 |
18 |
90 |
Ф320 |
14 |
|
361LXB |
270 |
310 |
353 |
280 |
125 |
31 |
125 |
102 |
70 |
M18×1.5 |
M10 |
45 |
18 |
90 |
Ф320 |
25 |
|
361LSC-65(99) |
310 |
360 |
415 |
380 |
175 |
31 |
150 |
125 |
85 |
M22×1.5 |
M12 |
60 |
24 |
90 |
Ф320 |
52 |
|
361LSC-160 |
310 |
360 |
415 |
380 |
271 |
35 |
150 |
125 |
85 |
M24×3 |
M12 |
60 |
24 |
90 |
Ф320 |
58 |
注：表中H2是拆卸护罩所必须的尺寸，R是手动操作所必须的尺寸，在设计安装时应予以考虑。
|
|
□订货须知
订货时应详细说明以下条件：
●产品基本型号；
●是否带空间加热器；
●支架代号或配调节阀通径，特殊支架可根据用户需要订货；
●是否带过载保护。
