型气动活塞硬密封球阀
气动活塞硬密封球阀是借鉴老式结构与原理并加以改进，扩充创新的新产品，其阀座采用了独特的密封方式和新颖的密封材料，执行机构采用了结构先进、动作可靠的气动活塞角行程执行机构，因此该产品具有结构简单、维修方便、密封性好、使用温度高、使用寿命长、磨损间隙能自动补偿等特点，特别适用于高温、高粘度、纤维颗粒状流体及气体介质的切断和流通场合。| 类 别 |
单作用式 |
双作用式 |
|
型 号 |
|
|
|
规 格 |
DN25~200 |
|
□技术参数和性能指标
●调节机构主要技术参数
| 公称通径 mm |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数 Kv |
72 |
170 |
270 |
380 |
510 |
940 |
1400 |
2200 |
3500 |
|
公称压力 MPa |
1.6 ; 4.0 ; 6.4 |
||||||||
|
额定转角 º |
90 |
||||||||
|
流量特性 |
快开 |
||||||||
|
使用温度范围 ºC |
PN16 : -20~200 , PN40(64) : -40~450 |
||||||||
|
法兰尺寸、型式 |
PN16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式 |
||||||||
|
配用执行机构型号 |
ZSPJ-1 |
ZSPJ-2 |
ZSPJ-3 |
ZSPJ-4 |
|||||
|
ZSNJ-1 |
ZSNJ-2 |
ZSNJ-3 |
ZSNJ-4 |
||||||
注：可为用户提供GB、ANSI、JPI、JIS、DIN等法兰结构型式，法兰距按用户需要确定。
●气动活塞角行程执行机构主要技术参数
| 型 号 |
气缸内径 mm |
最大输出力矩N.m |
转角º |
配调节机构规格mm |
气源压力KPa |
||
|
单作用型 |
双作用型 |
单作用型 |
双作用型 |
||||
|
|
90 |
63 |
20 |
29 |
90 |
25~32 |
400 |
|
|
130 |
90 |
55 |
78 |
90 |
40~50 |
|
|
|
170 |
130 |
125 |
210 |
90 |
65~100 |
|
|
|
220 |
170 |
270 |
490 |
90 |
150~200 |
|
●性能指标
泄漏量：严密不漏（试验介质为水）。
□可配附件
空气过滤减压器、电磁阀、回讯器等。
□外形尺寸

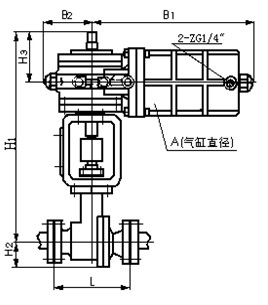

●单作用气动活塞硬密封球阀外形尺寸 mm
| 公称通径 |
公称压力MPa |
L |
A |
B1 |
B2 |
L1 |
L3 |
H1 |
H2 |
重量kg |
|
|
inch |
mm |
||||||||||
|
1 |
25 |
1.6 |
165 |
90 |
360 |
80 |
70 |
95 |
|
|
|
|
|
40 |
190 |
130 |
475 |
100 |
85 |
130 |
|
|
|
|
|
2 |
50 |
216 |
434 |
80 |
38 |
||||||
|
|
65 |
241 |
170 |
645 |
130 |
105 |
170 |
|
|
|
|
|
3 |
80 |
283 |
553 |
104 |
77 |
||||||
|
4 |
100 |
305 |
|
|
|
||||||
|
5 |
125 |
381 |
220 |
765 |
175 |
130 |
220 |
|
|
|
|
|
6 |
150 |
|
|
|
|
||||||
|
8 |
200 |
|
|
|
|
||||||
|
|
|
|
单 作 用 型 |
|

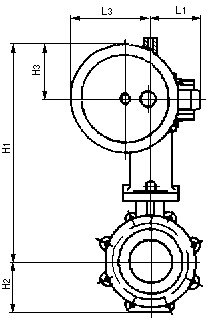

●双作用气动活塞硬密封外形尺寸 mm
| 公称通径 |
公称压力MPa |
L |
A |
B1 |
B2 |
L1 |
L3 |
H1 |
H2 |
H3 |
重量kg |
|
|
inch |
mm |
|||||||||||
|
1 |
25 |
1.6 |
165 |
63 |
220 |
80 |
70 |
75 |
|
|
91 |
|
|
|
40 |
190 |
90 |
290 |
100 |
85 |
100 |
|
|
107 |
|
|
|
2 |
50 |
216 |
434 |
80 |
28 |
|||||||
|
|
65 |
241 |
130 |
370 |
130 |
105 |
135 |
|
|
133 |
|
|
|
3 |
80 |
283 |
553 |
104 |
44 |
|||||||
|
4 |
100 |
305 |
|
|
|
|||||||
|
5 |
125 |
381 |
170 |
490 |
175 |
130 |
175 |
|
|
155 |
|
|
|
6 |
150 |
|
|
|
|
|||||||
|
8 |
200 |
|
|
|
|
|||||||
|
|
|
|
双 作 用 型 |
|
□工作温度与许用介质压力的关系
□主要零件材料
| 组件名称 |
零件名称 |
零件材料 |
|
执行机构 |
气缸、活塞 |
ZL105 |
|
机架、端盖 |
||
|
支 架 |
QT400-18 |
|
|
推 杆 |
45 |
|
|
压缩弹簧 |
60Si2Mn |
|
|
调节机构 |
阀 体 |
ZG230-450 ; ZG1Cr18Ni9Ti ; ZG0Cr18Ni12Mo2Ti |
|
球体、阀座环 |
1Cr18Ni9 . 0Cr18Ni12Mo2Ti |
|
|
阀座密封环 |
碳石墨浸高分子材料 |
|
|
碟 形 弹 簧 |
65Mn |
|
|
填 料 |
石棉浸聚四氟乙烯、湿纺石棉加合金线 |
|
|
密 封 垫 |
1Cr18Ni9Ti夹柔性石墨 |
|
|
阀 杆 |
1Cr18Ni9 ; 2Cr13 |
□订货须知
订货时应详细说明以下条件：
●产品型号；
●介质工作温度范围；
●阀前、后压力；
●公称通径，额定流量系数Kv；
●阀体、球体、阀座环材质；
●信号压力、弹簧范围；
●是否有其它特殊要求。
