型气动活塞旋转塞阀
□结构特点和应用范围
型气动活塞旋转塞阀是由气动活塞角行程执行机构和旋塞调节机构组成，流路简单，流阻小，适合粘度较大的介质，具有密封自补偿性能，阀座密封有聚四氟乙烯，增强聚四氟乙烯两种软质
材料，其密封性能好，碳石墨为硬质材料适用于高温介质，可实现对石油、化工、冶金、电力等部门气体、液体介质在输送管道中的流通、切断、分流及合流等调节功能。
□型号、规格
| 类 别 |
常温型 |
中温型 |
||
|
二通旋塞式 |
三通旋塞式 |
二通旋塞式 |
三通旋塞式 |
|
|
型 号 |
ZSNTb-40 |
ZSNTc-16 |
ZSNTb-40G |
ZSNTc-16G |
|
规 格 |
DN25~150 |
|||
□技术参数和性能指标
●调节机构主要技术参数
| 公 称 通 径mm |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
||
|
额定流量系数Kv |
ZSNTb |
78 |
86 |
137 |
170 |
214 |
257 |
514 |
|
|
ZSNTc |
直通 |
42 |
44 |
68 |
85 |
107 |
128 |
257 |
|
|
角通 |
21 |
25 |
34 |
43 |
64 |
98 |
154 |
||
|
公 称 压 力 MPa |
1.6 ; 4.0 |
||||||||
|
允 许 压 差 MPa |
1.0 |
||||||||
|
流 量 特 性 |
近似快开特性 |
||||||||
|
法兰尺寸、型式 |
ANSI、JB、JPI、JIS、DIN |
||||||||
|
阀 体 材 质 |
ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
||||||||
|
阀 座 材 质 |
聚四氟乙烯，增强聚四氟乙烯，碳石墨 |
||||||||
|
额 定 转 角 º |
90 |
||||||||
|
介 质 温 度 ºC |
-20~120，-35~250 |
||||||||
|
配执行机构型号 |
ZSNJ-1 |
ZSNJ-2 |
ZSNJ-3 |
ZSNJ-4 |
|||||
注：可为用户提供GB、ANSI、JPI、JIS、DIN等法兰结构型式，法兰距按用户需要确定。
●执行机构主要技术参数
| 型 号 |
ZSNJ-1 |
ZSNJ-2 |
ZSNJ-3 |
ZSNJ-4 |
|
活塞直径 mm |
63 |
90 |
130 |
170 |
|
输出力矩 N·m |
29 |
78 |
210 |
490 |
|
额定转角 º |
90 |
|||
|
气源压力 KPa |
400 |
|||
●性能指标
| 允许泄漏量1/h |
ZSNTb(二通) |
ZSNTc(三通) |
|
0(软密封) |
10-4×阀额定容量(硬密封) |

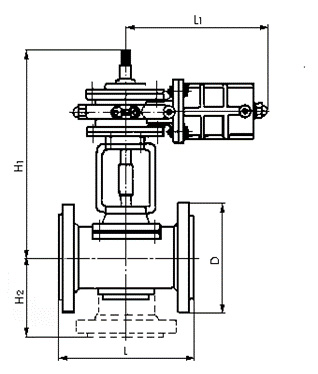

□外形尺寸 mm
| 公称通径 |
L |
L1 |
H1 |
H2 |
D |
重重(kg) |
2-ZGM″ |
|
25 |
165 |
290 |
427 |
95 |
115 |
20.5 |
2-ZG1/4″ |
|
40 |
191 |
290 |
432 |
111 |
145 |
32.3 |
2-ZG1/4″ |
|
50 |
216 |
370 |
524 |
121 |
160 |
45.5 |
2-ZG1/4″ |
|
65 |
241 |
370 |
531 |
141 |
180 |
61 |
2-ZG1/4″ |
|
80 |
283 |
370 |
557 |
150 |
195 |
75.5 |
2-ZG1/4″ |
|
100 |
305 |
370 |
624 |
171 |
230 |
86.5 |
2-ZG1/4″ |
|
150 |
403 |
490 |
610 |
216 |
300 |
100 |
2-ZG3/8″ |
注：此表中法兰标准为JB/T79.2-94
□订货须知
订货时应详细说明以下条件：
●产品型号;
●法兰标准；
●公称压力；
●阀体材料；
●公称通径DN、额定流量系数Kv;
●工作温度范围；
●流量特性；
●压差；
●是否有其它特殊要求。
