ZZYW型微压自力式压力调节阀

详情介绍

□结构特点和应用范围
微压自力式压力调节阀是一种无需外来能源的调压装置，主要用于各种油品、化学品、液体贮罐的气封，依靠罐内自身气体压力变化推动主阀开关，改变阀后流量，实现罐内压力控制，保证所设定的气体压力值。同时它兼有检测、反馈、执行等综合功能，可独立地替代各种单元组合仪表的全部功能。广泛用于石油、化工、冶金、轻工等工业部门的贮罐气封调压以及微压控制系统中。

□型号、规格

型号	ZZYW-16
规格	DN25、50、100

□技术参数和性能指标
●调节机构主要技术参数

公称通径 mm	25	50	100
额定流量系数 Kv	7	36.8	160
公称压力 MPa	1.6
流量特性	快开
工作温度 ℃	-20~120
法兰尺寸、型式	按JB/T79.1-94 凸式
阀体材质	ZG230-450,ZG1Cr18Ni9Ti

●执行机构主要技术参数

最大输入压力MPa	1.4
最小输入压力MPa	0.2
调压范围KPa	0.2~0.35;0.32~1.00; 0.90~2.50;2.10~4.50; 3.90~7.20

●性能指标

公称通径 mm	25	50	100
调节精度%	±15
阀前输入气压0.1MPa允许泄漏量气泡数/min	1	3	11

□可配附件
此阀用于贮罐调压时，可与呼吸阀或自力式泄压阀配套使用。

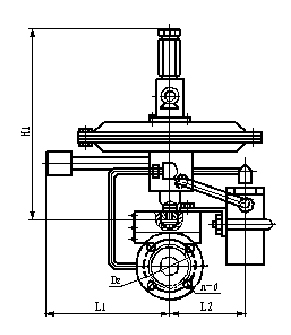

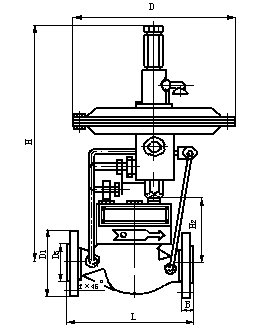

□外形尺寸 mm

公称通径	D	D1	D2	D3	f	B	n-d	L	L1	L2	H	H1	H2	重量kg
25	280	115	85	65	2	16	4-14	184	175	124	367.2	282	108	25.2
50	280	160	157	100	3	20	4-18	276	175	140	437.9	282	155	47
100	280	220	180	155	3	24	8-18	352	175	170	480	282	215	64

□订货须知
订货时应详细说明以下条件：
●产品型号；                ●阀体材质；
●调压范围；                ●介质种类及工作温度；
●公称通径；                ●是否有其它特殊要求。
●法兰标准；
